結構特點：

　　柜體結構采用進口敷鋁鋅板經多重折彎組裝而成，整體強度高，可保證外形尺寸的一致。

　　完全的金屬鎧裝及徹底的各室分隔。

　　柜殼防護等級達IP4X，防止設備受雜物和蟲害侵入。

　　簡單且有效的閉鎖，能防止誤操作。

　　可配用VYG系列固封式真空斷路器、VSl(即ZN63)、ZNl2V或進口VD4真空斷路器及ABB公司VC系列真空接觸器。

　　高壓室內的真空斷路器及其操作機構僅需少量維護。

　　更換斷路器非常簡單，同規格手車互換性極好。

　　柜體在不靠墻安裝之時，可雙面維護方便。也可采用靠墻安裝方式。柜前維護，減少占地面積。二次線敷設于尺寸寬裕的線槽內，接線方便。

　　電纜室有較大的室間，可聯接多根電纜，透過視窗可觀察到電纜室安裝情況。

　　采用快速接地開關，動穩定電流最大可達80kA。

　　產品符合圍家GB3906、電力部門DL404及參照采用國際IEC-298與德圍DIN、VDE0670標準。

　　產品通過嚴酷的凝露和污穢試驗及內部故障試驗，運行安全可靠。

　　概述：

　　我公司生產的KYN28A 12型(GZS1)戶內金屬鎧裝中置 移開式開關設備(以下簡稱開關柜)系三相交流50Hz的戶內成套配電裝置，用于接受和分配3—12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡。本開關柜能滿足GB3906、DL404、1EC-298等標準要求，并具備防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VSl(即ZN63)、ZNl2V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。

　　使用壞境條件：

　　周圍空氣溫度：上限+40℃，下限一般地區-35℃

　　海拔：2000m

　　濕度：相對濕度：日平均值不大于95％，月平均值不大于90％，水蒸氣壓力：日平均值不大于2.2KPa；月平均值不大于1.8KPa。當溫度驟降是可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件。

　　a．凝露不頻繁(每月平均不超過兩次)有輕度污穢。
　　b．一般出現凝露(每年平均不超過兩次)有較嚴重污穢。

　　沒有火災、爆炸危險、嚴重污穢及足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。

　　沒有劇烈震動、顛簸及垂直傾斜度不超過8℃的場所。

　　開關結構說明：

　　開關柜由固定的柜體和可抽出部件(簡稱手車)兩大部分組成(開關柜結構示意圖見圖1)，開關柜柜體的外殼和各功能單元的隔板均采用敷鋁鋅鋼飯栓接而成。開關柜外殼防護等級達lP4X，斷路器室門打開時的防護等級為IP2X。

　　KYN28A-12型開關柜可配用VSl、ZNl2V型真空斷路器手車和VD4型真空斷路器手車，及ABB公司生產的VC系列真接觸器，開關柜可安裝成雙重柜并列，即安裝成背靠背排列。開關柜的安裝與調試可在正面進行，所以開關柜可以靠墻安裝，靠墑安裝的最大的優點可節省占地曲積，另外開關柜又可不靠墻安裝，即雙面維護性，其優點是維護方便兩者內部結構布置是不一致的。

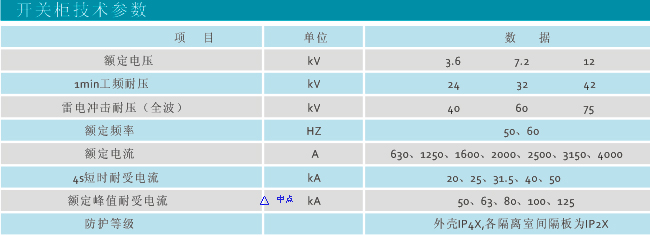

　　技術參數：

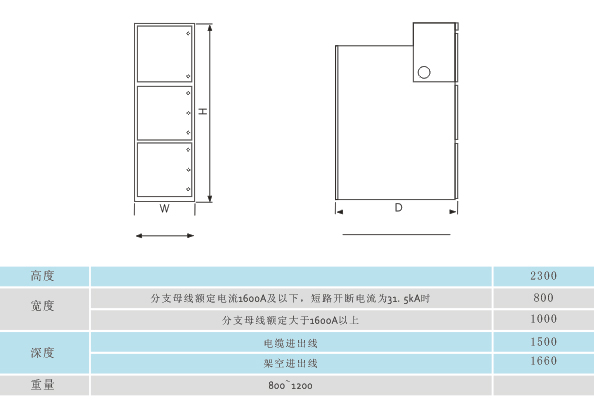

　　開關矩形及安裝尺寸和重量：

　　海拔2000米及以下，機械壽命≦30000次。環境溫度：：-35℃-+40℃
